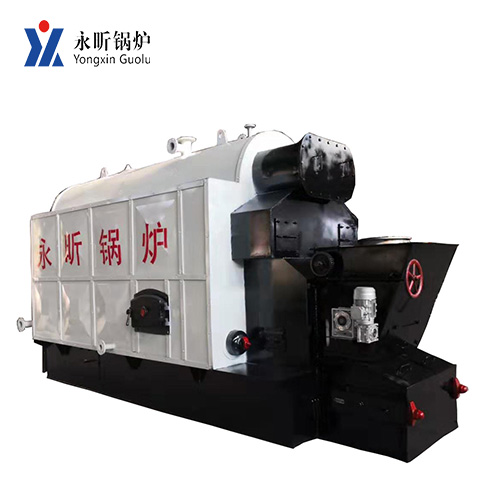

卧式链条热水锅炉
该系列锅炉是一种新型三回程水火管混合式锅炉。锅炉左侧布置了对流管束受热面，锅筒内采用了高效节能螺纹烟管。炉膛内布置了双面水冷壁和低而长的后拱与短而高的前拱相配合，采用链条炉排，配有鼓风机、引风机、除渣机等实现机械化操作。燃料自煤斗落在炉排上，随炉排移动，逐渐燃烧，在前后拱的配合下，使火焰形成激烈的燃烧旋流。烟气由后拱上部燃烧室进入对流管束、经侧烟箱、前烟箱进入螺纹烟管、再经过省煤器、除尘器，最后由引风机通过烟筒排向大气。同时采用了独特的回水引射装置，有效地防止了水冷壁爆管和锅筒底部鼓包事故的发生，是理想的换代产品。
特点：
该系列锅炉是一种新型三回程水火管混合式锅炉。锅炉左侧布置了对流管束受热面，锅筒内采用了高效节能螺纹烟管。炉膛内布置了双面水冷壁和低而长的后拱与短而高的前拱相配合，采用链条炉排，配有鼓风机、引风机、除渣机等实现机械化操作。燃料自煤斗落在炉排上，随炉排移动，逐渐燃烧，在前后拱的配合下，使火焰形成激烈的燃烧旋流。烟气由后拱上部燃烧室进入对流管束、经侧烟箱、前烟箱进入螺纹烟管、再经过省煤器、除尘器，最后由引风机通过烟筒排向大气。同时采用了独特的回水引射装置，有效地防止了水冷壁爆管和锅筒底部鼓包事故的发生，是理想的换代产品。
技术参数：
|
项目
|
单位
|
DZL0.7-0.7
|
DZL1.4-0.7
|
DZL2.8-0.7
|
DZL4.2-0.7
|
DZL7.0-1.0/95/70-AII
|
DZL14-1.0/95/70-AII
|
|
/95/70-AII
|
/95/70-AII
|
/95/70-AII
|
/95/70-AII
|
(DZL7.0-1.0/115/70-AII)
|
(DZL14-1.0/115/70-AII)
|
||
|
热功率
|
MW
|
0.7
|
1.4
|
2.8
|
4.2
|
7.0
|
14
|
|
工作压力
|
Mpa
|
0.7
|
0.7
|
0.7
|
1.0
|
1.0
|
1.0
|
|
出水/回水温度
|
℃
|
95/70
|
95/70
|
95/70
|
95/70
|
95/70(115/70)
|
95/70(115/70)
|
|
设计煤种
|
|
II、III类烟煤
|
|||||
|
受热面积
|
㎡
|
24
|
43
|
95.6
|
146.8
|
200
|
424
|
|
炉排面积
|
㎡
|
2.0
|
3.6
|
5.28
|
7.37
|
11.52
|
22.78
|
|
耗煤量
|
kg/h
|
177
|
374
|
715
|
1063
|
1783
|
3570
|
|
量大件运输尺寸
|
m
|
5.2*2.4*3.0
|
5.2*2.7*3.4
|
6.3*2.8*3.5
|
6.2*2.8*3.5
|
6.3*3.3*3.6
|
9.3*3.5*3.6
|
